Электрокардиография – это один из самых распространенных и наиболее информативных методов диагностики огромного числа заболеваний. ЭКГ предполагает графическое отображение электрических потенциалов, которые формируются в работающем сердце. Снятие показателей и их отображение осуществляется посредством особых приборов – электрокардиографов, которые постоянно совершенствуются.

Как правило, при исследовании фиксируются 5 зубцов: P, Q, R, S, T. В некоторых моментах имеется возможность зафиксировать малозаметную волну U.

Электрокардиография позволяет выявить следующие показатели, а также варианты отклонений от референсных значений:

• ЧСС (пульс) и регулярность сокращений миокарда (можно выявить аритмии и экстрасистолы);
• Нарушения в сердечной мышце острого или хронического характера (в частности, при ишемии или инфаркте);
• нарушения метаболизма основных соединений с электролитической активностью (K, Ca, Mg);
• нарушения внутрисердечной проводимости;
• гипертрофия отделов сердца (предсердий и желудочков).

Обратите внимание: при использовании параллельно с кардиофоном электрокардиограф предоставляет возможность удаленно определить некоторые острые заболевания сердца (наличие участков ишемии или инфаркты).

ЭКГ является важнейшей скрининговой методикой при выявлении ИБС. Ценную информацию предоставляет электрокардиография при т. н. «нагрузочных пробах».

Изолированно или в комплексе с прочими диагностическими методиками ЭКГ зачастую применяется при изучении когнитивных (мыслительных) процессов.

Важно: электрокардиограмму обязательно снимают в ходе диспансеризации вне зависимости от возраста и общего состояния пациента.

ЭКГ: показания к проведению

Существует целый ряд патологий сердечно-сосудистой системы и других органов и систем, при которых назначается электрокардиографическое исследование. К ним относятся:

• стенокардия;
• инфаркт миокарда;
• реактивный артрит;
• пери- и миокардит;
• узелковый периартериит;
• аритмии;
• острая почечная недостаточность;
• диабетическая нефропатия;
• склеродермия.

При гипертрофии правого желудочка увеличивается амплитуда зубца S в отведениях V1-V3, что может являться показателем симметричной патологии со стороны левого желудочка.

При гипертрофии левого желудочка ярко выражен зубец R в левых грудных отведениях и увеличена его глубина в отведениях V1-V2. Электрическая ось либо горизонтальна, либо отклонена в левую сторону, но нередко может и соответствовать норме. Для комплекса QRS в отведении V6 свойственна форма qR или R.

Обратите внимание: данной патологии нередко сопутствуют вторичные изменения сердечной мышцы (дистрофия).

Для гипертрофии левого предсердия характерно довольно значительное увеличение зубца Р (до показателей в 0,11-0,14 с). Он приобретает «двугорбые» очертания в левых грудных отведениях и отведениях I и II. В редких клинических случаях отмечается некоторое уплощение зубца, а продолжительность внутреннего отклонения Р превышает 0,06 с в отведениях I, II, V6. В числе наиболее прогностически достоверных свидетельств этой патологии является возрастание отрицательной фазы зубца Р в отведении V1.

Для гипертрофии правого предсердия свойственно возрастание амплитуды зубца Р (свыше 1,8-2,5 мм) в отведениях II, III, aVF. Данный зубец приобретает характерные остроконечные очертания, а электрическая ось Р устанавливается вертикально или имеет некоторое смещение вправо.

Сочетанная гипертрофия предсердий отличается параллельным расширением зубца Р и повышением его амплитуды. В отдельных клинических случаях отмечаются такие изменения, как заостренность Р в отведениях II, III, aVF и расщепление вершины в I, V5, V6. В отведении V1 изредка фиксируется увеличение обеих фаз зубца Р.

Для пороков сердца, сформировавшихся во время внутриутробного развития, в большей степени свойственно значительное возрастание амплитуды зубца Р в отведениях V1-V3.

У пациентов с тяжелой формой хронического легочного сердца с эмфизематозным поражением легких, как правило, определяется S-тип ЭКГ.

Важно: сочетанная гипертрофия сразу двух желудочков нечасто определяется при электрокардиографии, особенно если гипертрофия равномерна. В этом случае патологические признаки имеют свойство как бы взаимно компенсироваться.

При «синдроме преждевременного возбуждения желудочков» на ЭКГ возрастает ширина комплекса QRS и становится короче интервал Р-R. Дельта-волна, влияющая на увеличение комплекса QRS формируется в результате досрочного повышения активности участков сердечной мышцы желудочков.

Блокады обусловлены прекращением проведения электрического импульса на одном из участков.

Нарушения проводимости импульса проявляются на ЭКГ изменением формы и увеличением размера зубца Р, а при внутрижелудочковой блокаде - увеличением QRS. Предсердно-желудочковая блокада может характеризоваться выпадением отдельных комплексов, увеличением интервала Р-Q, а в наиболее тяжелых случаях – полным отсутствием связи между QRS и Р.

Важно: синоатриальная блокада проявляется на ЭКГ довольно яркой картиной; она характеризуется полным отсутствием комплекса PQRST.

При нарушениях сердечного ритма оценка данных электрокардиографии осуществляется на база анализа и сопоставления интервалов (меж- и внутрицикловых) на протяжении 10-20 секунд или даже дольше.

Важное диагностическое значение при диагностике аритмий имеют направление и форма зубца Р, а также комплекса QRS.

Дистрофия миокарда

Данная патология видна лишь в некоторых отведениях. Она проявляется изменениями со стороны зубца Т. Как правило, наблюдается его выраженная инверсия. В ряде случаев фиксируется значительное отклонение от нормальной линии RST. Ярко выраженная дистрофия сердечной мышцы нередко проявляется ярко выраженным снижением амплитуды зубцов QRS и Р.

Если у пациента развивается приступ стенокардии, то на электрокардиограмме фиксируется заметное уменьшение (депрессия) RST, а в ряде случаев – и инверсия Т. Данные изменения на ЭКГ отражают ишемические процессы в интрамуральных и субэндокардиальных слоях сердечной мышцы левого желудочка. Данные участки являются наиболее требовательными к кровоснабжению.

Обратите внимание: кратковременный подъем сегмента RST является характерным признаком патологии, известной как стенокардия Принцметалла.

Примерно у 50% пациентов в промежутках между приступами стенокардии изменения на ЭКГ могут не регистрироваться вообще.

При этом угрожающем жизни состоянии электрокардиограмма дает возможность получить информацию об обширности поражения, его точном расположении и глубине. Кроме того, ЭКГ позволяет отслеживать патологический процесс в динамике.

Морфологически принято выделять три зоны:

• центральную (зону некротических изменений ткани миокарда);
• окружающую очаг зону выраженной дистрофии сердечной мышцы;
• периферическую зону выраженных ишемических изменений.

Все изменения, которые отражаются на ЭКГ динамически изменяются соответственно стадии развития инфаркта миокарда.

Дисгормональная миокардиодистрофия

Дистрофия миокарда, обусловленная резким изменением гормонального фона пациента, как правило, проявляются изменением направления (инверсий) зубца Т. Значительно реже отмечаются депрессивные изменения комплекса RST.

Важно: Степень выраженности изменений с течением времени может варьировать. Регистрируемые на ЭКГ патологические изменения только в редких случаях сопряжены с такой клинической симптоматикой, как болевой синдром в области грудной клетки.

Чтобы отличить проявления ИБС от дистрофии миокарда на фоне гормонального дисбаланса, кардиологи практикуют пробы с использованием таких фармакологических средств, как блокаторы β-адренорецепторов и калийсодержащие лекарства.

Изменения показателей электрокардиограммы на фоне приема пациентом определенных лекарств

Изменения картины ЭКГ могут давать прием следующих ЛС:

• препараты из группы диуретиков;
• средства, относящиеся к сердечным гликозидам;
• Амиодарон;
• Хинидин.

В частности, если больной принимает препараты наперстянки (гликозиды) в рекомендованных дозах, то определяется купирование тахикардии (учащенного серцебиения) и уменьшение интервала Q-Т. Не исключена также «сглаживание» сегмента RST и укорочение Т. Передозировка гликозидами проявляется такими серьезными изменениями, как аритмия (желудочковые экстрасистолы), АВ-блокада и даже угрожающим жизни состоянием - фибрилляцией желудочков (требует немедленных реанимационных мер).

Патология обусловливает чрезмерное увеличение нагрузки на правый желудочек, и приводит к его кислородному голоданию и стремительно нарастающих изменений дистрофического характера. В подобных ситуациях пациенту ставится диагноз «острое легочное сердце». При наличии тромбоэмболии легочных артерий нередки блокады ветвей пучка Гиса.

На ЭКГ фиксируются подъем сегмента RST параллельно в отведениях III (иногда и в aVF и V1,2). Отмечается инверсия Т в отведениях III, aVF, V1-V3.

Негативная динамика нарастает стремительно (проходят считанные минуты), а прогрессирование отмечается в течение 24 часов. При положительной динамике характерная симптоматика постепенно купируется в течение 1-2 недель.

Ранняя реполяризация сердечных желудочков

Для данного отклонения свойственно смещение комплекса RST кверху от т. н. изолинии. Другим характерным признаком является наличие специфической волны перехода на зубцах R или S. Эти изменения на электрокардиограмме пока не связывают с какой бы то ни было патологией миокарда, поэтому считают физиологической нормой.

Перикардит

Острое воспаление перикарда проявляется существенным однонаправленным подъемом сегмента RST в любых отведениях. В отдельных клинических случаях смещение может носить дискордантный характер.

Миокардит

Воспаление сердечной мышцы заметно на ЭКГ отклонениями со стороны зубца Т. Они могут варьировать от снижения вольтажа до инверсии. Если параллельно кардиологом проводятся пробы с калийсодержащими средствами или β-адреноблокаторами, то зубец Т сохраняет отрицательное положение.

Понятие "ЭКГ" расшифровывается как «электрокардиограмма». Это графическая запись электрических импульсов сердца.

В сердце человека есть собственный водитель ритма. Водитель ритма находится непосредственно в правом предсердии. Это место принято называть синусовым узлом. Импульс, который исходит из этого узла, называют синусовым импульсом (он и поможет расшифровать, что покажет ЭКГ). Именно этот источник импульсов находится в самом сердце и сам вырабатывает электроимпульсы. Далее они направляются в проводящую систему. Импульсы у людей, не имеющих сердечной патологии, проходят по проводящей сердечной системе равномерно. Все эти исходящие импульсы регистрируются и отображаются на ленте кардиограммы.

Из этого следует, что ЭКГ - электрокардиограмма - это графически зарегистрированные импульсы сердечной системы. Покажет ли ЭКГ проблемы с сердцем? Конечно, это отличный и быстрый способ выявить какое-либо сердечное заболевание. Более того, электрокардиограмма является самым основным методом в диагностике выявления патологии и разных заболеваний сердца.

Создал англичанин А. Уоллер еще в семидесятых годах XIX века. За последующие 150 лет аппарат, который записывает электрическую активность сердца, претерпел изменения и совершенствования. Хотя принцип работы не изменился.

Современные бригады скорой помощи обязательно снабжаются переносными аппаратами для ЭКГ, при помощи которых можно очень быстро сделать ЭКГ, экономя драгоценное время. При помощи ЭКГ можно даже поставить человеку диагноз. ЭКГ покажет проблемы с сердцем: от острых сердечных патологий до В этих случаях нельзя терять ни минуты, и поэтому вовремя сделанная кардиограмма может спасти человеку жизнь.

Врачи бригад скорой помощи сами расшифровывают ленту ЭКГ и в случае острой патологии, если аппарат показывает инфаркт, то, включая сирену, быстро везут больного в клинику, где ему немедленно будет оказана срочная помощь. Но при проблемах срочная госпитализация необязательна, все будет зависеть от того, что покажет ЭКГ.

В каких случаях назначают электрокардиограмму

Если у человека присутствуют ниже описанные симптомы, то врач-кардиолог направляет его на электрокардиограмму:

• отекают ноги;
• обморочные состояния;
• есть одышка;
• боль в грудине, в спине, боли в шее.

ЭКГ обязательно назначается беременным женщинам для обследования, людям при подготовке к операции, медосмотре.

Также результаты ЭКГ требуются в случае поездки в санаторий или если нужно разрешение на какие-либо спортивные занятия.

Для профилактики и если у человека нет никаких жалоб, врачи рекомендуют снимать электрокардиограмму один раз в год. Часто это может помочь диагностировать сердечные патологии, протекающие бессимптомно.

Что покажет ЭКГ

На самой ленте кардиограмма может показать совокупность зубцов, а также спадов. Эти зубцы обозначают большими латинскими буквами P, Q, R, S и T. При расшифровке врач-кардиолог изучает и расшифровывает ширину, высоту зубцов, их размер и интервалы между ними. По данным этих показателей можно определить общее состояние мышцы сердца.

При помощи электрокардиограммы можно обнаружить различные патологии сердца. Покажет ли ЭКГ инфаркт? Безусловно, да.

Что определяет электрокардиограмма

• Частота сердечных сокращений - ЧСС.
• Ритмы сокращений сердца.
• Инфаркт.
• Аритмии.
• Ггипертрофия желудочков.
• Ишемические и кардистрофические изменения.

Самый неутешительный и серьезный диагноз на электрокардиограмме - это именно инфаркт миокарда. В диагностике инфарктов ЭКГ играет важную и даже главную роль. При помощи кардиограммы выявляется зона некроза, локализация и глубина поражений участка сердца. Также при расшифровке ленты кардиограммы можно распознать и отличить острый инфаркт миокарда от аневризмы и прошлых рубцов. Поэтому при прохождении медкомиссии нужно обязательно делать кардиограмму, ведь врачу очень важно знать, что покажет ЭКГ.

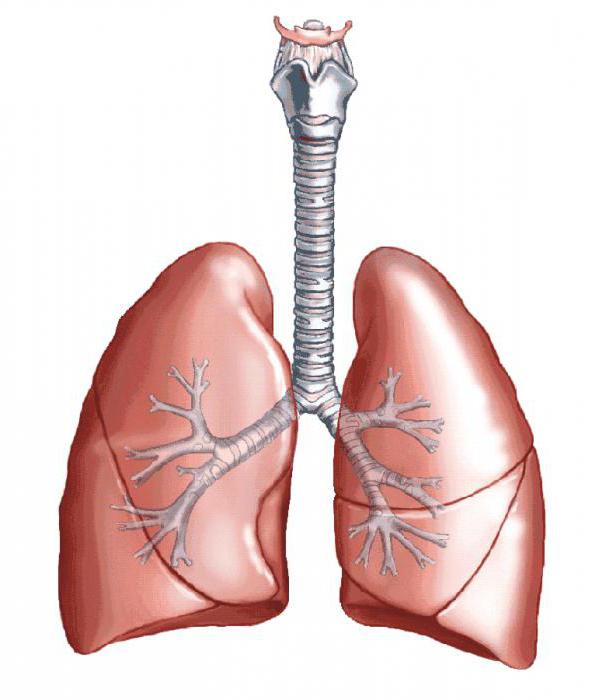

Чаще всего инфаркт связывают непосредственно с сердцем. Но это не совсем так. Инфаркт может происходить в любых органах. Случается (когда ткани легких частично или полностью отмирают, если произошла закупорка артерий).

Существует инфаркт головного мозга (по-другому ишемический инсульт) - отмирание тканей мозга, причиной которого может стать тромбоз или разрыв сосудов мозга. При инфаркте головного мозга могут полностью сбиться или исчезнуть такие функции, как дар речи, физические движения и чувствительность.

Когда у человека случается инфаркт, в его организме происходит отмирание или омертвение живой ткани. Организм теряет ткань или участок какого-либо органа, а также выполняемые этим органом функции.

Инфаркт миокарда - это отмирание или ишемический некроз участков или участка непосредственно сердечной мышцы вследствие полной или частичной потери кровоснабжения. Клетки сердечной мышцы начинают гибнуть приблизительно через 20-30 минут после того, как прекращается кровоток. Если у человека случается инфаркт миокарда, нарушается циркуляция крови. Один или несколько кровеносных сосудов при этом выходят из строя. Чаще всего инфаркты случаются из-за закупорки сосудов тромбами (атеросклеротическими бляшками). Зона распространения инфаркта зависит от выраженности нарушения работы органа, например, обширный инфаркт миокарда или микроинфаркт. Поэтому не стоит сразу же приходить в отчаяние, если ЭКГ показывает инфаркт.

Это становится угрозой для работы всей сердечно-сосудистой системы организма и угрожает жизни. В современный период инфаркты являются главной причиной смертности среди населения развитых стран мира.

Симптомы инфаркта

• Головокружение.
• Затрудненное дыхание.
• Боль в шее, плече, которая может отдавать в спину, онемение.
• Холодный пот.
• Тошнота, чувство переполненного желудка.
• Чувство сдавленности в груди.
• Изжога.
• Кашель.
• Хроническая усталость.
• Потеря аппетита.

Главные признаки инфаркта миокарда

1. Интенсивная боль в области сердца.
2. Боль, которая не прекращается после приема нитроглицерина.
3. Если продолжительность боли уже больше 15 минут.

Причины возникновения инфаркта

1. Атеросклероз.
2. Ревматизм.
3. Врожденный порок сердца.
4. Сахарный диабет.
5. Курение, ожирение.
6. Артериальная гипертония.
7. Васкулит.
8. Повышенная вязкость крови (тромбозы).
9. Ранее перенесенные инфаркты.
10. Тяжелые спазмы коронарной артерии (например, при приеме кокаина).
11. Возрастные изменения.

Также ЭКГ позволяет выявить и другие заболевания, такие как тахикардия, аритмия, ишемические нарушения.

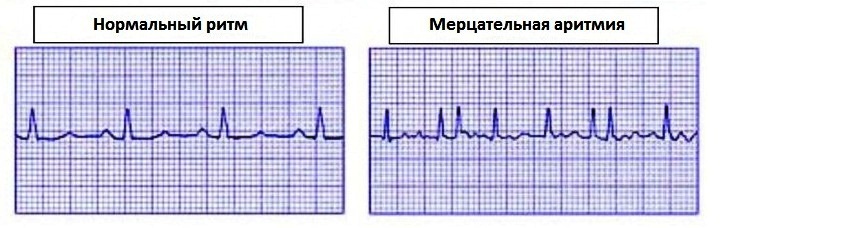

Аритмия

Что же делать, если ЭКГ показало аритмию?

Аритмия может характеризоваться многочисленными изменениями сокращения сердцебиения.

Аритмией считается состояние, при котором наблюдается нарушение сердечного ритма и частоты сердечных сокращений. Чаще эта патология отмечается сбоем сердцебиения; у больного то учащенное, то замедленное сердцебиение. Возрастание наблюдается при вдохе, а снижение - при выдохе.

Стенокардия

В случае если у больного наблюдаются приступы боли под грудиной или слева от нее в области левой руки, которая может длиться несколько секунд, а может продолжаться и до 20 минут, то ЭКГ покажет стенокардию.

Боли обычно усиливаются при поднятии тяжестей, тяжелых физических нагрузках, при выходе на холод и может исчезать в состоянии покоя. Снижаются такие боли в течение 3-5 минут при принятии нитроглицерина. У больного бледнеет кожа и становится неравномерным пульс, что вызывает перебои в работе сердца.

Стенокардия - эта одна из форм сердца. Часто диагностировать стенокардию бывает достаточно непросто, потому что такие отклонения могут проявляться и при других сердечных патологиях. Стенокардия может в дальнейшем приводить к инфарктам и инсультам.

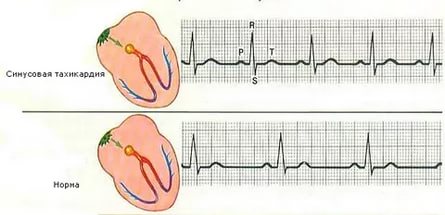

Тахикардия

Многие очень переживают, когда узнают, что ЭКГ показало тахикардию.

Тахикардия - увеличение в состоянии покоя. Ритмы сердца при тахикардии могут доходить до 100-150 ударов в минуту. Такая патология может возникать и у людей, независимо от возраста, при подъеме тяжестей или при повышенных физических нагрузках, а также при сильном психоэмоциональном возбуждении.

Все-таки тахикардия считается скорее не болезнью, а симптомом. Но это не менее опасно. Если сердце начинает биться слишком быстро, то оно не может успевать наполниться кровью, что в дальнейшем приводит к снижению выброса крови и недостатку кислорода в организме, а также самой мышцы сердца. Если тахикардия длится более месяца, это может привести к дальнейшим сбоям в работе сердечной мышцы и к увеличению размеров сердца.

Симптомы, характерные для тахикардии

• Головокружение, обморок.
• Слабость.
• Одышка.
• Повышенная тревожность.
• Ощущение повышенного сердцебиения.
• Сердечная недостаточность.
• Боль в области груди.

Причинами возникновения тахикардии могут быть: ишемическая болезнь сердца, различные инфекции, токсические воздействия, ишемические изменения.

Заключение

Сейчас существует много различных болезней сердца, которые могут сопровождаться мучительными и болезненными симптомами. Прежде чем начать их лечение, необходимо провести диагностику, выяснить причину проблемы и по возможности устранить ее.

На сегодняшний день проведение электрокардиограммы является единственным эффективным методом в диагностике патологий сердца, который еще и полностью безвредный и безболезненный. Такой метод подходит всем - и детям, и взрослым, а также является доступным, эффективным и высокоинформативным, что очень важно в условиях современной жизни.

Электрокардиограмма - это очень простой и информативный метод, который позволяет изучить работу сердца человека и определить причины боли в сердце. С помощью ЭКГ можно оценить сердечный ритм и состояние самой мышцы сердца. Результат электрокардиографического исследования выглядит как непонятные, на первый взгляд, линии на листке бумаги. При этом они содержат в себе информацию о состоянии и функционировании сердца. Расшифровка показателей ЭКГ должна проводиться опытным врачом, но если вы знаете, как расшифровать ЭКГ, вы можете самостоятельно оценить работу своего сердца.

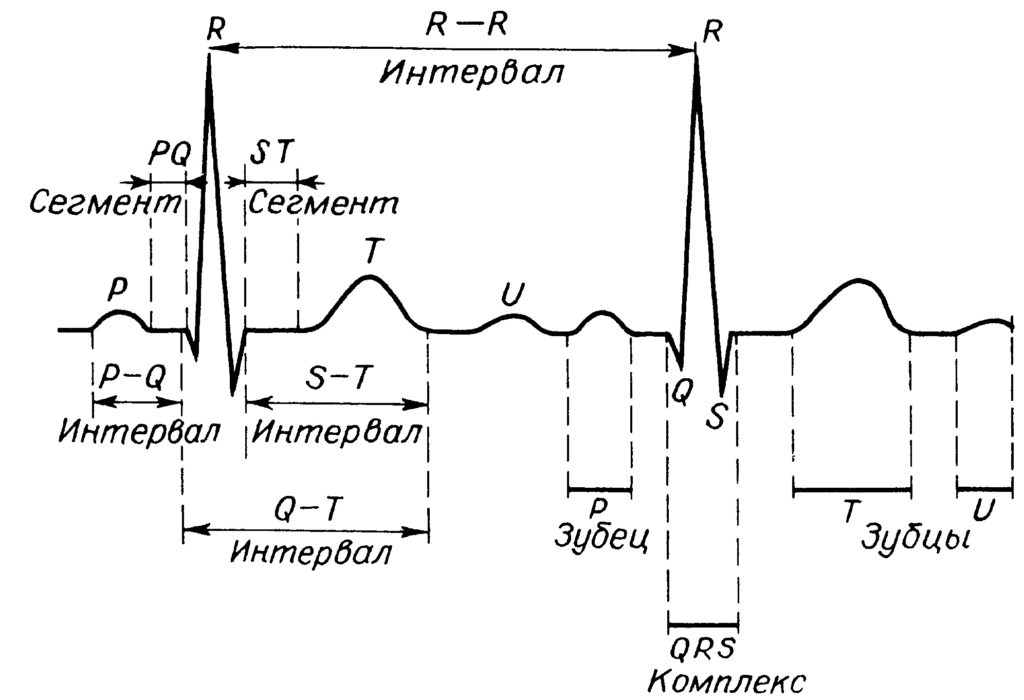

Данные ЭКГ о работе сердца выглядят как чередующиеся зубцы, плоские интервалы и сегменты. Находятся эти элементы на изолинии. Необходимо разобраться с тем, что обозначают данные элементы:

• Зубцы на ЭКГ - это выпуклости, которые направлены вниз (отрицательные) или вверх (положительные). Зубец Р на ЭКГ означает работу сердечный предсердий, а зубец Т на ЭКГ отражает восстановительные возможности миокарда;
• Сегменты на ЭКГ - это расстояние между несколькими зубцами, которые находятся рядом. Самые важные показатели сегментов на ЭКГ это ST и PQ. На длительность сегмента ST на ЭКГ влияет частота пульса. Сегмент PQ на ЭКГ отражает проникновение к желудочкам биопотенциала через желудочковый узел напрямую к предсердию;
• Интервал на ЭКГ - это промежуток, который включает и сегмент, и зубец. Грубо говоря, это 1 зубец с кусочком изолинии. Для диагностики большое значение имеют интервалы PQ и QT.

Всего на кардиограмме записывается 12 кривых. При расшифровке ЭКГ обязательно нужно обращать внимание на сердечный ритм, электрическую ось, проводимость интервалов, комплексы QRS, сегменты ST и зубцы.

Чтобы расшифровать ЭКГ, нужно знать, какой промежуток времени укладывается в одну клеточки. Стандартные показатели такие: клетка в 1 мм равно 0,04 секунды при скорости 25мм/с.

Интервалы между зубцами R должны быть равными, это определяет ритм сердца человека. Посчитав количество клеток между зубцами R и зная скорость записи показателей, можно также определить частоту сердечных сокращений (ЧСС). Норма ЧСС при расшифровке ЭКГ составляет от 60 до 90 ударов сердца в минуту. Посчитать ЧСС на ЭКГ очень просто. Если скорость ленты 50мм/с, то ЧСС = 600/ на количество больших квадратов.

Оценив зубец P, можно определить источник возбуждения в сердечной мышце. Показывает ЭКГ расшифровка синусовый ритм - норма для здорового человека.

Стоит также обратить внимание на смещение электрической оси сердца. Если смещение резкое, то это говорит о проблемах с сердечно сосудистой системой.

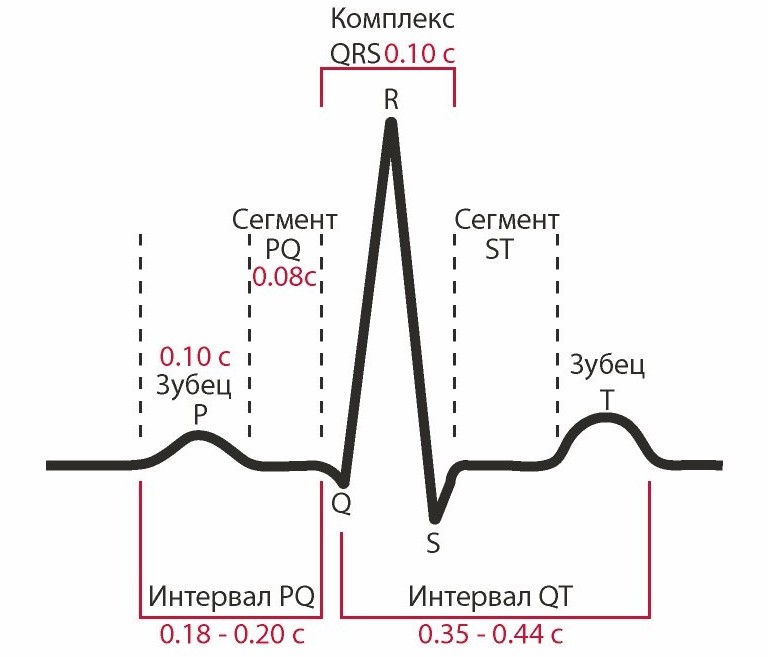

На ЭКГ расшифровка норма должна выглядеть следующим образом:

• Сердечный ритм должен быть синусовый;
• Нормальный показатель частоты сердечных сокращений - 60-90 уд/мин;
• Интервалы QT - 390-450 мс.
• ЭОС - ее всегда рассчитывают по изолинии. За основу берут высоту зубцов. Норма предполагает то, что R превосходит S по своей высоте. Если соотношение обратное, высока вероятность болезней желудочков;
• QRS - при изучении этого комплекса обращают внимание на его ширину. В норме она может достигать 120 мс. Также не должно быть патологического Q;
• ST - норма предполагает нахождение на изолинии. Зубец Т направляется вверх, характеризуется асимметричностью.

Удлинение интервалов может говорить об атеросклерозе, инфаркте миокарда и т.д. А при укороченных интервалах можно предположить наличие гиперкальциемии.

Чтение зубцов ЭКГ.

• Р - отражает возбуждение правого и левого предсердия, этот зубец должен быть положительным. Он состоит наполовину из возбуждения правого предсердия и наполовину из возбуждения левого предсердия;
• Q - отвечает за возбуждение межжелудочковой перегородки. Он всегда отрицательный. Нормальным показателем его считается ¼ R при 0,3 с. Повышение нормального показателя свидетельствует про патологию миокарда;
• R - вектор возбуждения верхушки сердца. По нему определяется активность стенок желудочков. Должен определяться на каждом отведении. В противном случае предполагается гипертрофия желудочков;
• S - зубец отрицательный, его высота должна составлять 20 мм. Также стоит уделить внимание сегменту ST. Его отклонения говорят об ишемии миокарда;
• Т - обычно в первом-втором отведении направлен вверх, на VR имеет отрицательное значение. Изменение показателя свидетельствует про наличие гипер- или гипокалемии.

Зубцы нормальной ЭКГ человека: показатели в таблице

Видео

Расшифровка ЭКГ - ритмы.

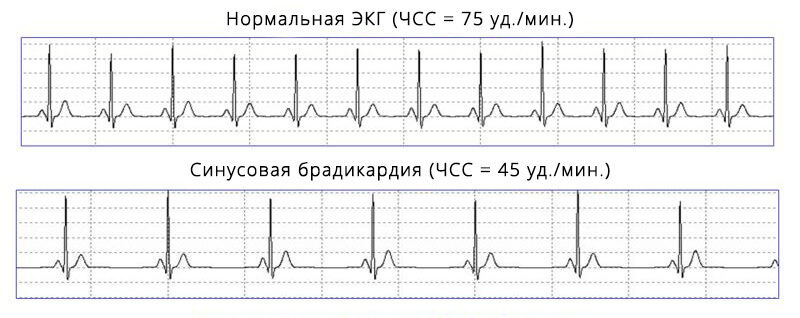

Ритм при расшифровке ЭКГ имеют большое значение. Нормальный ритм при расшифровке ЭКГ является синусовым. А все остальные является патологическими.

При синусовом ритме на электрокардиограмме во II отведении зубец Р имеется перед каждым QRS-комплексом, и он всегда положительный. На одном отведении все зубцы Р должны иметь одинаковые форму, длину и ширину.

При предсердном ритме зубец Р во II-ом и III-ем отведениях - отрицательный, но имеется перед каждым QRS-комплексом.

Атриовентрикулярные ритмы характеризуются отсутствием зубцов Р на кардиограммах, или же появлением этого зубца после QRS-комплекса, а не перед ним, как в норме. При таком типе ритма частота сердечных сокращений - низкая, и составляет от 40 до 60 ударов в минуту.

Желудочковый ритм характеризуется увеличением ширины QRS-комплекса, который становится большим и довольно пугающим. Зубцы Р и QRS-комплекс совершенно не связаны друг с другом. То есть отсутствует строгая правильная нормальная последовательность - зубец Р, и следом за ним QRS-комплекс. Желудочковый ритм характеризуется снижением частоты сердечных сокращений - менее 40 ударов в минуту.

Расшифровка ЭКГ у взрослых: норма в таблице

Анализ положения зубцов на ЭКГ и измерение расстояния между высокими зубцами R и R - показатели кардиограммы, которые могут свидетельствовать о норме ЭКГ у взрослых.

Максимальная разница между высокими зубцами R и R может составлять 10%, в идеале они должны быть равны. Если синусовый ритм замедлен, то это указывает на брадикардию, а если частый, то у пациента тахикардия.

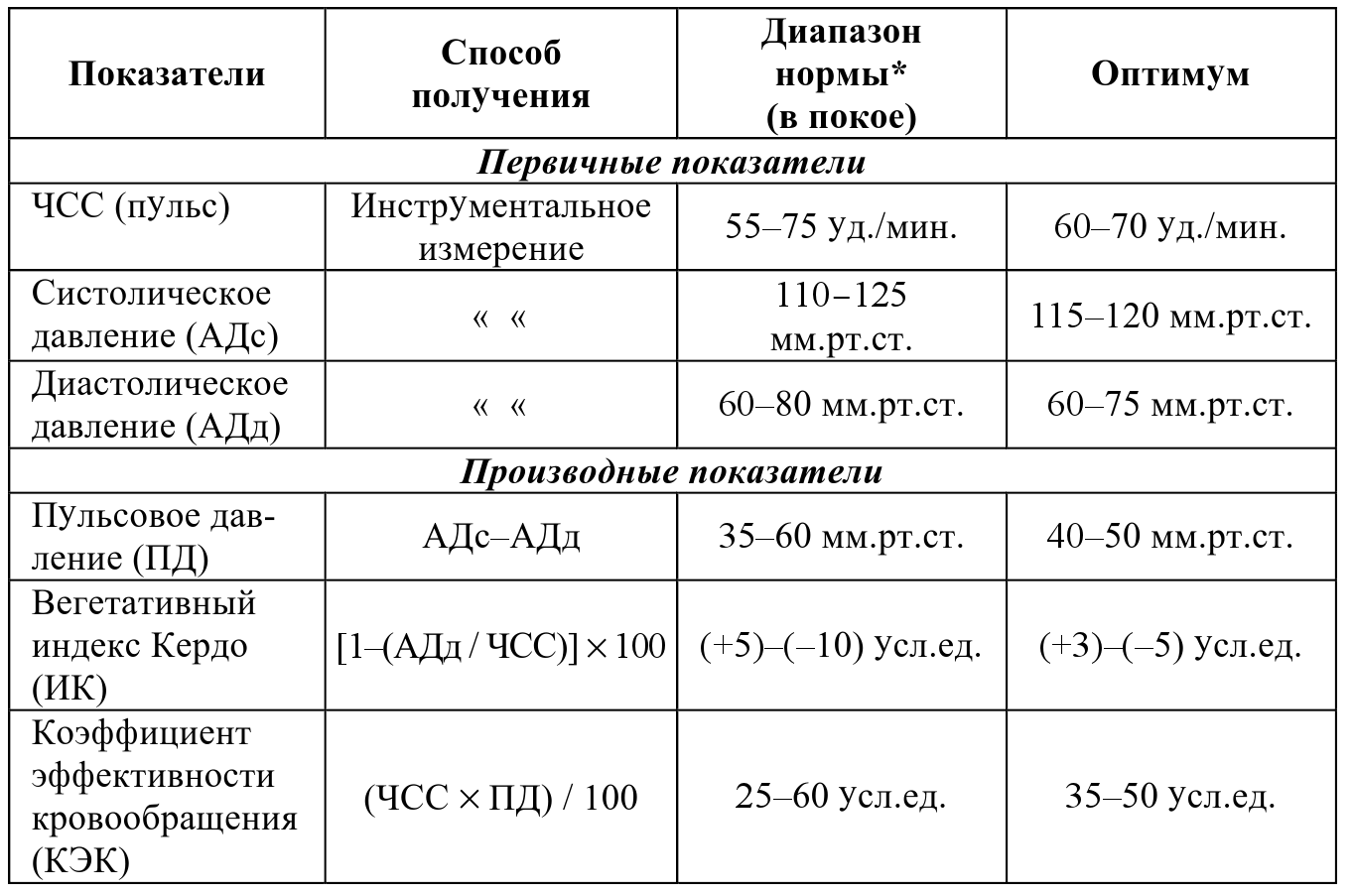

Таблица показателей нормы кардиограммы у взрослых

В кардиограмме могут быть указаны отдельно отклонения от нормы и конкретные синдромы. Это указывается в том случае, если кардиограмма патологическая. Отдельно также отмечаются нарушения и изменения параметров сегментов, интервалов и зубцов.

Норма ЭКГ у детей.

Норма ЭКГ у ребенка довольно сильно отличается от показания взрослого человека и выглядит следующим образом:

• Частота сердечных сокращений у ребенка довольно высокая. До 110 ударов у детей до 3-х лет, до 100 ударов у детей с 3 до 5 лет. От 60 до 90 ударов для подростков;
• Ритм должен быть синусовый;
• Нормальный показатель зубца Р у детей - до 0,1 с;
• комплекс QRS может иметь значения 0,6-0,1 с;
• PQ - может колебаться в пределах 0,2 с;
• QT до 0,4 с;

Сердечно-сосудистые заболевания – самая распространенная причина смерти людей в постиндустриальном обществе. Своевременная диагностика и терапия органов сердечно-сосудистой системы помогает снизить риск развития патологий сердца среди населения.

Электрокардиограмма (ЭКГ) – один из самых простых и информативных методов исследования сердечной деятельности. ЭКГ регистрирует электрическую активность сердечной мышцы и выводит информацию в виде зубцов на бумажную ленту.

Результаты ЭКГ используются в кардиологии для диагностики различных заболеваний. Самостоятельно сердца не рекомендуется, лучше обратиться к специалисту. Однако для получения общего представления стоит знать, что показывает кардиограмма.

Показания к проведению ЭКГ

В клинической практике выделяют несколько показаний к проведению электрокардиографии:

• сильная боль в груди;
• постоянные обмороки;
• одышка;
• непереносимость физических нагрузок;
• головокружение;
• шумы в сердце.

При плановом обследовании ЭКГ является обязательным методом диагностики. Могут быть и другие показания, которые определяет лечащий врач. Если у вас появились какие-либо другие тревожные симптомы – незамедлительно обратитесь к врачу, чтобы выявить их причину.

Как расшифровать кардиограмму сердца?

Строгий план расшифровки ЭКГ состоит из анализа полученного графика. На практике используют только суммарный вектор QRS-комплекса. Работа сердечной мышцы представлена в виде непрерывной линии с отметками и цифро-буквенными обозначениями. Расшифровать ЭКГ может при определенной подготовке любой человек, однако поставить правильный диагноз – только врач. Анализ ЭКГ требует знаний алгебры, геометрии и понимания буквенных обозначений.

Показатели ЭКГ, на которые необходимо обращать при расшифровке результатов:

• интервалы;
• сегменты;
• зубцы.

Существуют строгие показатели нормы на ЭКГ, и любое отклонение уже является признаком нарушений в работе сердечной мышцы. Патологию сможет исключить только квалифицированный специалист – кардиолог.

ЭКГ расшифровка у взрослых – норма в таблице

Анализ кардиограммы

ЭКГ регистрирует сердечную активность в двенадцати отведениях: 6 отведений с конечностей (aVR, aVL, aVF, I, II, III) и шесть грудных отведений (V1-V6). Зубец P отображает процесс возбуждения и расслабления предсердий. Зубцы Q,S показывают фазу деполяризации межжелудочковой перегородки. R – зубец, обозначающий деполяризацию нижних камер сердца, а T-зубец – расслабление миокарда.

Комплекс QRS показывает время деполяризации желудочков. Время, затрачиваемое на прохождение электрического импульса от узла SA к AV-узлу, измеряется интервалом PR.

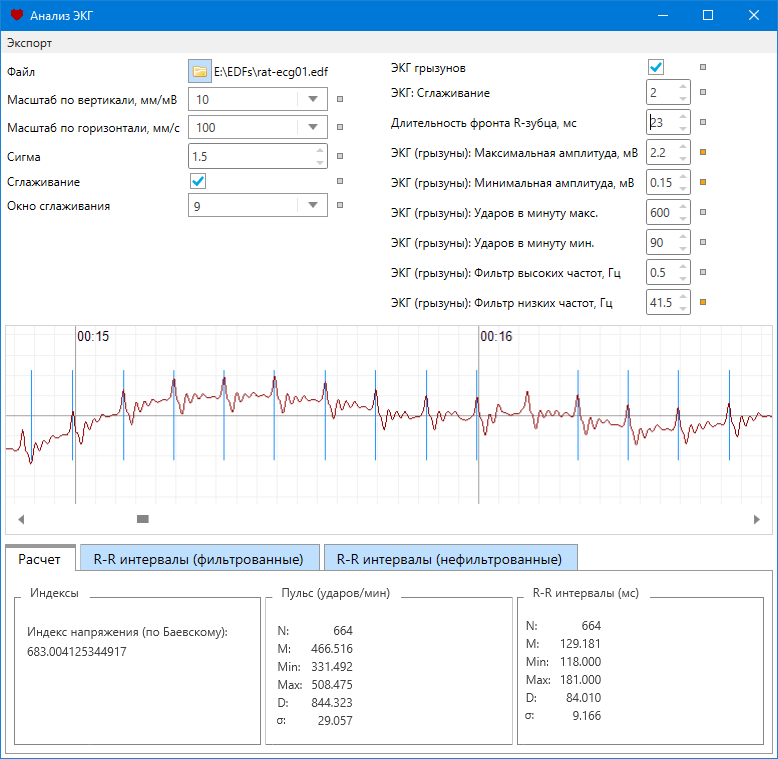

Компьютеры, встроенные в большинство устройств ЭКГ, способны измерять время, затрачиваемое на прохождение электрического импульса от узла SA до желудочков. Эти измерения могут помочь врачу оценить частоту сердечных сокращений и j,yfhe;bnm некоторые типы блокад сердца.

Компьютерные программы тоже могут интерпретировать ЭКГ результаты. И по мере совершенствования искусственного интеллекта и программирования они зачастую более точны. Однако интерпретация ЭКГ имеет достаточно много тонкостей, поэтому человеческий фактор по-прежнему остается важной частью оценки.

В электрокардиограмме могут быть отклонения от нормы, которые не влияют на качество жизни больного. Однако существуют стандарты нормальных показателей сердечной деятельности, которые приняты международным кардиологическим сообществом.

Исходя из этих стандартов нормальная электрокардиограмма у здорового человека выглядит следующим образом:

• интервал RR – 0,6-1,2 секунды;
• P-зубец – 80 миллисекунд;
• PR-интервал – 120-200 миллисекунд;
• сегмент PR – 50-120 миллисекунд;
• комплекс QRS – 80-100 миллисекунд;
• J-зубец: отсутствуют;
• сегмент ST – 80-120 миллисекунд;
• T-зубец – 160 миллисекунд;
• интервал ST – 320 миллисекунд;
• интервал QT – 420 миллисекунд или менее, если частота сокращений сердца составляет шестьдесят ударов в минуту.
• инд.сок. – 17.3.

Патологические параметры ЭКГ

ЭКГ в норме и в патологии существенно отличается. Поэтому необходимо тщательно подходить к расшифровке кардиограммы сердца.

QRS-комплекс

Любая аномалия в электрической системе сердца вызывает удлинение QRS-комплекса. Желудочки имеют большую мышечную массу, чем предсердия, поэтому комплекс QRS значительно длиннее, чем зубец P. Длительность, амплитуда и морфология комплекса QRS полезны при выявлении сердечных аритмий, аномалий проводимости, гипертрофии желудочков, инфаркта миокарда, электролитных аномалий и других болезненных состояний.

Q, R, T, P, U зубцы

Патологические Q-зубцы возникают, когда электрический сигнал проходит через поврежденную сердечную мышцу. Они считаются маркерами перенесенного ранее инфаркта миокарда.

Депрессия R-зубцов, как правило, тоже связана с инфарктом миокарда, но еще она может быть вызвана блокадой левого пучка Гиса, синдромом WPW или гипертрофией нижних камер сердечной мышцы.

Инверсия зубца Т всегда считается ненормальным значением на ЭКГ ленте. Такая волна может быть признаком коронарной ишемии, синдрома Велленса, гипертрофии нижних сердечных камер или расстройства ЦНС.

Зубец P с увеличенной амплитудой может указывать на гипокалиемию и гипертрофию правого предсердия. И наоборот, зубец P с уменьшенной амплитудой может указывать на гиперкалиемию.

U-зубцы чаще всего наблюдаются при гипокалиемии, но могут присутствовать и при гиперкальциемии, тиреотоксикозе или приеме эпинефрина, антиаритмических препаратов класса 1А и 3. Нередко они встречаются при врожденном синдроме удлиненного интервала QT и при внутричерепном кровоизлиянии.

Перевернутый U-зубец может свидетельствовать о патологических изменениях в миокарде. Еще U-зубец иногда можно увидеть на ЭКГ у спортсменов.

QT, ST, PR интервалы

Удлинение QTc вызывает преждевременные потенциалы действия во время поздних фаз деполяризации. Это увеличивает риск развития желудочковых аритмий или фатальных фибрилляций желудочков. Более высокие показатели удлинения QTc наблюдаются у женщин, пациентов старшего возраста, гипертоников и у людей маленького роста.

Самые распространенные причины удлинения интервала QT – гипертония и прием определенных медикаментов. Расчет длительности интервала проводится по формуле Базетта. При этом признаке расшифровка электрокардиограммы должна выполняться с учетом истории болезни. Такая мера необходима для исключения наследственного влияния.

Депрессия ST интервала может указывать на ишемию коронарных артерий, трансмуральный инфаркт миокарда или гипокалемию.

Удлиненный интервал PR (более 200 мс) может указывать на сердечную блокаду первой степени. Удлинение может быть связано с гипокалиемией, острой ревматической лихорадкой или болезнью Лайма. Короткий PR-интервал (менее 120 мс) может быть связан с синдромом Вольфа-Паркинсона-Уайта или синдромом Лауна-Ганонга-Левайна. Депрессия сегмента PR может указывать на травмы предсердий или перикардит.

Примеры описания сердечного ритма и расшифровка ЭКГ

Нормальный синусовый ритм

Синусовый ритм – это любой сердечный ритм, в котором возбуждение сердечной мышцы начинается с синусового узла. Он характеризуется правильно ориентированными зубцами P на ЭКГ. По соглашению, термин «нормальный синусовый ритм» подразумевает не только нормальные зубцы P, но и все другие измерения ЭКГ.

Норма ЭКГ у взрослых:

1. скорость сердцебиения от 55 до 90 ударов в минуту;
2. регулярный ритм;
3. нормальный интервал PR, QT и QRS-комплекс;
4. QRS-комплекс положительный практически во всех отведениях (I, II, AVF и V3-V6) и отрицательный в aVR.

Синусовая брадикардия

Скорость биения сердца меньше 55 с синусовым ритмом принято называть брадикардией. ЭКГ расшифровка у взрослых должна учитывать все параметры: занятия спортом, курение, историю болезни. Потому что в некоторых случаях брадикардия – вариант нормы, особенно у спортсменов.

Патологическая брадикардия возникает при синдроме слабого синусового узла и фиксируется на ЭКГ в любое время суток. Такое состояние сопровождается постоянными обмороками, бледностью и гипергидрозом. В крайних случаях при злокачественной брадикардии назначают электрокардиостимуляторы.

Признаки патологической брадикардии:

1. скорость сердцебиения меньше 55 ударов в минуту;
2. синусовый ритм;
3. зубцы P вертикальные, последовательные и нормальные по морфологии и продолжительности;
4. интервал PR от 0,12 до 0,20 секунд;

Синусовая тахикардия

Правильный ритм с высокой частотой сердечных сокращений (выше 100 ударов в минуту) принято называть синусовой тахикардией. Обратите внимание, что нормальный сердечный ритм варьируется в зависимости от возраста, например, у младенцев ЧСС может достигать 150 ударов в минуту, что считается нормой.

Совет! В домашних условиях при сильной тахикардии может помочь сильный кашель или надавливание на глазные яблоки. Эти действия стимулируют блуждающий нерв, который активирует парасимпатическую нервную систему, заставляя сердце биться медленнее.

Признаки патологической тахикардии:

1. ЧСС выше ста ударов в минуту;
2. синусовый ритм;
3. зубцы P вертикальные, последовательные и нормальные в морфологии;
4. интервал PR колеблется между 0,12-0,20 секундами и сокращается с увеличением частоты сердечных сокращений;
5. QRS-комплекс менее 0,12 секунд.

Мерцательная аритмия

Фибрилляция предсердий – это патологический сердечный ритм, характеризующийся быстрым и нерегулярным сокращением предсердий. Большинство эпизодов протекает бессимптомно. Иногда приступ сопровождается следующими симптомами: тахикардией, обмороком, головокружением, одышкой или болью в груди. Болезнь связана с повышенным риском развития сердечной недостаточности, деменции и инсульта.

Признаки фибрилляции предсердий:

1. ЧСС неизменно или ускорено;
2. зубцы P отсутствуют;
3. электрическая активность хаотическая;
4. RR интервалы нерегулярные;
5. QRS-комплекс менее 0,12 секунд (в редких случаях QRS-комплекс удлиняется).

Важно! Несмотря на вышеперечисленные пояснения с расшифровкой данных, заключение по ЭКГ должен ставить только квалифицированный специалист – кардиолог или общий врач. Расшифровка электрокардиограммы и дифференциальная диагностика требует высшего медицинского образования.

Как «прочитать» на ЭКГ инфаркт миокарда?

У начинающих изучение кардиологии студентов зачастую возникает вопрос, как научиться правильно читать кардиограмму и выявить инфаркт миокарда (ИМ)? «Прочесть» сердечный приступ на бумажной ленте можно по нескольким признакам:

• возвышение сегмента ST;
• остроконечный зубец T;
• глубокий зубец Q или его отсутствие.

В разборе результатов электрокардиографии в первую очередь идентифицируют эти показатели, а потом разбираются с другими. Иногда самым ранним признаком острого инфаркта миокарда является только остроконечный Т-зубец. На практике это встречается довольно редко, потому что он появляется только через 3-28 минут после начала сердечного приступа.

Наверное, каждый взрослый человек хоть раз в жизни сталкивался с таким методом обследования как ЭКГ. Многим известно, что этой аббревиатурой обозначается «электрокардиограмма» и с ее помощью регистрируется ритм сердца. На этом, пожалуй, у большинства пациентов все познания заканчиваются и на полученной ленте они ничего, кроме ломаной линии, не видят.

Для особо любопытных лиц, которые хотят еще до посещения специалиста узнать о состоянии своего здоровья, попробуем разобраться, как проходит расшифровка ЭКГ и что можно из нее узнать.

Более того, на нашем сайте всегда можно получить консультацию у квалифицированного кардиолога, который сможет подробно и точно интерпретировать данные на ленте кардиограммы.

ЭКГ – это не только современный, но и наиболее доступный метод определения характеристик активности сердца. Благодаря портативным аппаратам процедуру можно провести и прочитать практически в экстремальных условиях: на улице, дома, в карете скорой помощи или в другом транспорте и занимает это всего минут 5-7.

Показаниями к данной процедуре могут стать любые появившиеся неприятные ощущения в грудной клетке, с «отголосками» боли в спине, левой руке, брюшной полости. Кроме того, врач любой специализации может направить пациента на ЭКГ в рамках планового обследования или если у него наблюдается:

• сильная отдышка;
• гипертензия;
• перебои в ритме сердца или шумы в нем;
• частые обмороки (или после единичного случая);
• беспричинная слабость;
• отеки конечностей и т.д.

Больным, перенесшим инфаркт или инсульт необходимо проходить обследование согласно предписанию лечащего врача. В отдельных случаях необходима запись показателей суточной работы сердца или с нагрузками. А чтобы не попустить сбоев в работе органа, проходить процедуру электрокардиографии стоит даже здоровому человеку не реже 1 раза в 1-2 года.

Сердце можно записать?

Чтобы понять, как расшифровать кардиограмму, следует немного узнать о принципе работы человеческого сердца и методике снятия ЭКГ.

На стенке правого предсердия находится синусовый узел, из которого в норме начинается распространение импульсов. Проходя по мышцам предсердия, возбуждение доходит до антриовентрикулярного узла, далее в пучок Гиса и по его ножкам импульс распространяется по тканям желудочков. Все это заставляет сокращаться 4 отдела сердца. Именно такая схема возбуждений является нормальной и рождает синусовый ритм.

Как известно, человеческое тело обладает электропроводимостью, поэтому биотоки сердца могут проецироваться на его поверхность и записываться при помощи аппаратов ЭКГ.

С точки зрения физики, электрокардиограмма – это не что иное, как регистрация электрических сигналов, которая ведется с нескольких участков сердечной мышцы. Для этого на определенные точки тела крепят пластины, передающие сигналы на аппарат ЭКГ.

На практике используются 3 стандартных двухполюсных отведений (I, II, III), 3 усиленных однополюсных отведений (aVR, aVL, aVF),которые крепятся на конечности и 6 усиленных однополюсных грудных отведений (V 1 -V 6). Но, несмотря на простоту схемы их расположения, правильно закрепить электроды сможет только обученный медик, иначе результаты ЭКГ будут неверны. Реже используются еще три отведения (V 7 -V 9), которые позволяют получить более точную информацию об отклонениях в миокарде задней стенки левого желудочка.

Из предложенного ниже видео можно подробнее узнать о распространении импульсов в сердце и правильном наложении электродов при проведении ЭКГ.

Зубцы и интервалы

Все полученные электрические сигналы преобразуются в графическую информацию и наносятся на специальную ленту, которая разграфлена на квадраты площадью 1 мм 2 . Таким образом, весь процесс работы нашего сердца мы видим, как кривую с выраженными зубцами, для удобства они имеют свои «имена»: P, Q, R, S, T.

Каждый зубец отражает определенные действия сердечной мышцы и их длительность:

• P – возбуждение правого, а затем левого предсердия, объединенные одним зубцом (не менее 0,12 с.);
• Q – возбуждение межжелудочковой перегородки (0,03 с);
• R – возбуждение верхушки сердца с прилегающей областью (0,05 с.);
• S – возбуждение основания органа (0,02 с.);

Зубцы Q, R, S рассматривают, как единый желудочковый комплекс (0,10 с.).

• T – этот зубец отображает реполяризацию, то есть восстановление исходного состояния всех отделов сердца.

Зубцы между собой образуют соответствующие сегменты и интервалы.

При расшифровке кардиограммы у специалистов принято придерживаются определенной последовательности.

Сердечный ритм и его частота

В норме ритм должен быть синусовым, то есть импульс «зарождается» в синусовом узле. Об этом будет свидетельствовать зубец P, который должен предшествовать комплексу QRS и быть положительным во всех отведениях, кроме aVR. Если это не так, то можно говорить о патологии сердца. В случае слабости синусового узла, водителем ритма может стать предсердно-желудочковый узел, пучки Гиса или волокна Пуркинье. Эта информация может указываться функциональным диагностом на ленте ЭКГ. Кроме того, там указывается частота сердечных сокращений (ЧСС), которую, впрочем, можно рассчитать и самостоятельно. Для этого достаточно выяснить с какой скоростью велась запись ЭКГ и выяснить расстояние R-R (посчитать количество маленьких квадратиков между ними).

Если скорость записи 25 мм/с, то следует считать по такой формуле:

ЧСС= 60/R-R*0.04;

Если – 50 мм/с, то ЧСС= 60/R-R*0.02;

Для взрослого человека нормой ЧСС является 60-90 ударов в минуту. Для детей все показатели кардиограммы меняются и «растут» вместе с ними. Например, частота меняется от 110 в первые месяцы жизни до 90 ударов в подростковом возрасте.

Если ритм учащен, то это говорит о тахикардии, если замедлен – то о брадикардии, а в случае, если расстояние R-R неодинаковое, то такое состояние называют аритмией.

На рисунке представлены примеры нормального ритма сердца (а), тахикардии (б), брадикардии (в) и нерегулярного ритма (аритмии) взрослого человека (г).

Электрическая ось сердца

Далее специалист обращает внимание на расположение ЭОС. Она может быть не только нормальной, но и иметь вертикальную, горизонтальную ориентацию или быть отклоненной в одну из сторон. Этот показатель может зависеть сразу от нескольких факторов – высокий рост, излишний вес, возраст, наступление беременности и т.д., поэтому сразу и однозначно делать заключения об отклонениях в работе органа взрослого человека не стоит. Впрочем, как и игнорировать изменения, тем более, если смещение оси произошло достаточно резко. Это может свидетельствовать о проблемах дыхательной системы, развитии порока сердца, изменении миокарда, атеросклерозе и т.д. В таком случае будет назначено дополнительное обследование пациента.

Во время чтения ЭКГ для определения ЭОС руководствуются следующим алгоритмом.

Анализ зубцов и интервалов

Анализ ЭКГ не обходится без мониторинга зубцов и интервалов. Все начинается с зубца Р, который, как упоминалось выше, должен быть синусовым. Если же он во втором отведении имеет увеличенную амплитуду или продолжительность, то это может свидетельствовать о гипертрофии правого или левого предсердия соответственно. Далее, оценивая интервал PQ можно выявить блокаду антриовентрикулярного узла, который характеризуется увеличенной продолжительностью интервала PQ либо полным его отсутствием.

Отдельным пунктом анализа ЭКГ является чтение комплекса QRS. В норме его длительность 60-100 мс. Удлинение его это свидетельство нарушения проводимости в ножках пучка Гиса. Ниже приведены примеры участков ЭКГ, где хорошо видны блокады правой и левой ножки.

Более того, зубец Q, глубина которого превышает 1/3 зубца R, может свидетельствовать об инфаркте миокарда.

Интервал QT отображает продолжительность сокращения желудочков и составляет 390-450 мс. Его удлинение говорит о развитии ишемической болезни сердца, а укорочении – о гиперкальцемии. Сегмент ST в норме не должен возвышаться над изолинией более 1 мм и снижаться более 0,5 мм. Нарушение первого условия свидетельствует об остром инфаркте или перикардите, а второго – об ишемии.

На видео представлена последовательность и более подробная расшифровки всех зубцов интервалов ЭКГ:

Но как бы подробно ни была изложена подобная информация, следует понимать, что правильно интерпретировать кардиограмму может только специалист.

Линейка – незаменимая помощница

Порой случается так, что жизнь человека зависит от драгоценных минут, за которые медик должен понять, в чем причина ухудшения состояния пациента и принять соответствующие меры. Фельдшерам скорой помощи приходится иногда ставить диагноз прямо у больного дома, опираясь только на показатели электрокардиографии. Разумеется, что анализ в такой ситуации должен быть проведен крайне быстро и при этом правильно. Для подобных экстренных случаев и в помощь студентам-медикам была разработана линейка для интерпретации полученной ЭКГ.

С ее помощью можно быстро читать ЭКГ: определять частоту сердечных сокращений, измерять и сравнивать с нормой интервалы, их длительность, а также определять ЭОС. Такое изобретение как линейка может стать полезным и при попытке самостоятельно расшифровать ЭКГ.

Другие способы заглянуть в «мотор» человеческого организма

Помимо электрокардиограммы, современная медицина располагает такими методами обследования сердца, как эхокардиография и метод суточного мониторинга сердечного ритма.

Метод Холтера

Данный метод позволяет получать непрерывные данные о работе сердца на протяжении 24 часов (а иногда даже до 7 дней). Суточный мониторинг позволяет выявить патологии, которые определяются в особых условиях. Для этого на тело пациента крепится 2 или 3 электрода (реже больше), на поясе или через плечо на ремне носится регистратор, который ведет непрерывную запись. При этом обследуемый ведет обычный образ жизни, с привычными физическими нагрузками, записывая время и обстоятельства, при которых появились неприятные ощущения.

Регистраторы делятся на те, у которых запись ведется на магнитный носитель и те, у которых цифровая память. Анализ накопленной информации производится на компьютере с установленным для этого ПО, но не обходится и без корректировки результатов специалистом. Заключение по суточному мониторингу работы сердца содержит те же обязательные пункты, что и в обычной ЭКГ. Добавляется лишь информация о самочувствии, согласно заведенному дневнику, предписанным нагрузкам и связанные с этим изменения.

Эхокардиограмма

Как и любой орган, сердце подлежит ультразвуковому исследованию. Врач, проводящий процедуру, видит на экране видео бьющегося сердца в реальном времени. Как и обычное УЗИ, эхокардиография абсолютно безболезненна и не имеет противопоказаний. Проведение ЭхоКГ могут назначить, если у пациента:

• Шумы в сердце;
• Признаки желудочковой недостаточности;
• ИБС в хронической или острой форме;
• Травмы грудной клетки;
• Подозрение на аневризму аорты или другие отклонения сосудов и т.д.

Во время эхокардиографии врач-функциональный диагност может установить:

• Состояние всех сердечных клапанов;
• Размеры всех камер сердца и толщину их стенок;
• Направление потоков крови и их скорость;
• Давление в легочной артерии.

Для выявления скрытых патологий или отклонений, не диагностируемых в состоянии покоя, пациенту во время проведения эхокардиографии могут быть назначены определенные нагрузки. Это называется стресс-эхо.

Как показывает практика, на результаты эхокардиографии могут повлиять три фактора:

• Особенности пациента, например, ожирение, специфическое расположение сердца, деформация грудной клетки, эмфизема легких.
• Опыт и квалификация функционального диагноста.
• Класс аппарата УЗИ.

Поэтому только по одному результату эхокардиографии окончательные выводы о здоровье сердца не делают и не ставят диагнозы. Данную процедуру, как правило, назначают в комплексе с электрокардиографией.

Выводы

Данная статья носит скорее ознакомительный характер, ведь правильно читать электрокардиограмму может только кардиолог, изучающий сердце многие годы. Таким образом, каждый человек сможет по ленте определить синусовый ли у него ритм, ЧСС, сравнить продолжительность интервалов с нормой и, руководствуясь предложенным алгоритмом, установить ЭОС.

Но стоит напомнить еще раз, найдя какие-либо отклонения на своей ЭКГ, не спешите ставить себе диагноз и принимать медикаменты – дождитесь заключения врачей.
