Д.П. ИНОЗЕМЦЕВ,руководитель проекта ООО«ПЛАЗ»,г. Санкт-Петербург

БЕСПИЛОТНЫЕ ЛЕТАТЕЛЬНЫЕ АППАРАТЫ: ТЕОРИЯ И ПРАКТИКА

Часть 1. Обзор технических средств

ИСТОРИЧЕСКАЯ СПРАВКА

Беспилотные летательные аппараты появились в связи с необходимостью эффективного решения военных задач - тактической разведки, доставки к месту назначения боевого оружия (бомб, торпед и др.), управления боевыми действиями и пр. И не случайно первым их применением считается доставка австрийскими войсками бомб к осажденной Венеции с помощью воздушных шаров в 1849 году . Мощным импульсом к развитию БПЛА послужило появление радиотелеграфа и авиации, что позволило существенно улучшить их автономность и управляемость.

Так, в 1898 году Никола Тесла разработал и продемонстрировал миниатюрное радиоуправляемое судно, а уже в 1910 году американский военный инженер Чарльз Кеттеринг предложил, построил и испытал несколько моделей беспилотных летательных аппаратов . В 1933 году в Великобритании разработан первый БПЛА

многократного использования, а созданная на его основе радиоуправляемая мишень использовалась в королевском флоте Великобритании до 1943 года.

На несколько десятков лет опередили свое время исследования немецких ученых, давших миру в 1940-х годах реактивный двигатель и крылатую ракету «Фау-1» как первый применявшийся в реальных боевых действиях беспилотный летательный аппарат.

В СССР в 1930–1940 годы авиаконструктором Никитиным был разработан торпедоносец-планер типа «летающее крыло», а к началу 40-х был подготовлен проект беспилотной летающей торпеды с дальностью полета от 100 километров и выше, однако в реальные конструкции эти разработки не превратились.

После окончания Великой Отечественной войны интерес к БПЛА существенно возрос, а начиная с 1960-х годов отмечается их широкое внедрение для решения задач невоенного характера.

В целом историю БПЛА можно условно разделить на четыре временных этапа :

1.1849 год–начало ХХ века - попытки и экспериментальные опыты по созданию БПЛА, формирование теоретических основ аэродинамики, теории полета и расчета самолета в работах ученых.

2.Начало ХХ века - 1945 год - разработка БПЛА военного назначения (самолетов-снарядов с небольшой дальностью и продолжительностью полета).

3.1945–1960 годы - период расширения классификации БПЛА по назначению и создание их преимущественно для разведывательных операций.

4.1960 годы - наши дни - расширение классификации и усовершенствование БПЛА, начало массового использования для решения задач невоенного характера.

КЛАССИФИКАЦИЯ БПЛА

Общеизвестно, что аэрофотосъемка, как вид дистанционного зондирования Земли (ДЗЗ), - это наиболее производительный метод сбора пространственной информации, основа для создания топографических планов и карт, создания трехмерных моделей рельефа и местности. Аэрофотосъемка выполняется как с пилотируемых летательных аппаратов - самолетов, дирижаблей мотодельтапланов и аэростатов, так и с беспилотных летательных аппаратов (БПЛА).

Беспилотные летательные аппараты, как и пилотируемые, бывают самолетного, а также вертолетного типа (вертолеты и мультикоптеры - летательные аппараты с четырьмя и более роторами с несущими винтами). В настоящее время в России не существует общепринятой классификации БПЛА самолетного типа. Missiles.

Ru совместно с порталом UAV.RU предлагает современную классификацию БПЛА самолетного типа , разработанную на основе подходов организации UAV International, но с учетом специфики и ситуации именно отечественного рынка (классы) (табл. 1):

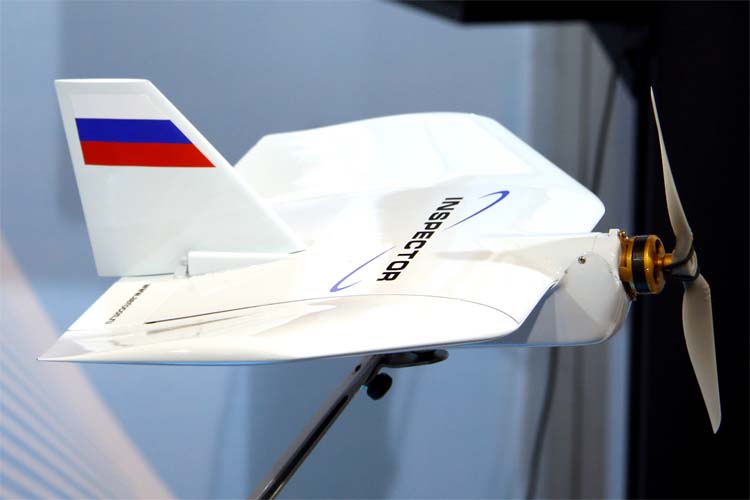

Микро- и мини-БПЛА ближнего радиуса действия. Класс миниатюрных сверхлегких и легких аппаратов и комплексов на их основе с взлетной массой до 5 килограммов начал появляться в России относительно недавно, но уже довольно

широко представлен. Такие БПЛА предназначены для индивидуального оперативного использования на коротких дальностях на удалении до 25–40 километров. Они просты в эксплуатации и транспортировке, вы полняются складными и позиционируются как «носимые», запуск осуществляется, с помощью катапульты или с руки. Сюда относятся: Geoscan 101 , Geoscan 201 , 101ZALA 421-11, ZALA 421-08, ZALA 421-12, Т23 «Элерон», Т25, «Элерон-3», «Гамаюн-3», «Иркут-2М», «Истра-10»,

«БРАТ», «Локон», «Инспектор 101», «Инспектор 201», «Инспектор 301» и др.

Легкие БПЛА малого радиусадействия. К этому классу относятся несколько более крупные аппараты - взлетной массой от 5 до 50 килограммов. Дальность их действия - в пределах 10–120 километров.

Среди них: Geoscan 300, «ГрАНТ», ZALA 421-04, Орлан-10, ПтероСМ , ПтероЕ5 , Т10, «Эле рон-10», «Гамаюн-10», «Иркут-10»,

Т92 «Лотос», Т90 (Т90-11), Т21, Т24, «Типчак» БПЛА-05, БПЛА-07, БПЛА-08.

Легкие БПЛА среднего радиуса действия. Ряд отечественных образцов можно отнести к этому классу БПЛА. Их масса варьируется в пределах 50–100 килограммов. К ним относится: Т92М «Чибис», ZALA 421-09,

«Дозор-2», «Дозор-4», «Пчела-1Т».

Средние БПЛА. Взлетная масса средних БПЛА лежит в диапазоне от 100 до 300 килограммов. Они предназначены для применения на дальностях 150–1000 километров. В этом классе: М850 «Астра», «Бином», Ла-225 «Комар», Т04, Е22М «Берта», «Беркут», «Иркут-200».

Среднетяжелые БПЛА. Этот класс имеют схожую с БПЛА предыдущего класса дальность применения, но обладают несколько большей взлетной массой - от 300 до 500 килограммов.

К этому классу следует отнести: «Колибри», «Данэм», «Дань-Барук», «Аист» («Юлия»), «Дозор-3».

Тяжелые БПЛА среднего радиуса действия. Данный класс включает БПЛА полетной массой от 500 и более килограммов, предназначены для применения на средних дальностях 70–300 километров. В классе тяжлых следующие: Ту-243 «Рейс-Д», Ту-300, «Иркут-850», «Нарт» (А-03).

Тяжелые БПЛА большой продолжительности полета. Достаточно востребованная за рубежом категория беспилотных аппаратов, к которой относятся американские БПЛА Predator, Reaper, GlobalHawk, израильские Heron, Heron TP. В России образцы практически отсутствуют: «Зонд-3M», «Зонд-2», «Зонд-1», беспилотные авиационные системы Сухого («БасС»), в рамках которой создается роботизированный авиационный комплекс (РАК).

Беспилотные боевые самолеты (ББС). В настоящее время в мире активно ведутся работы по созданию перспективных БПЛА, имеющих возможность нести на борту оружие и предназначенных для ударов по наземным и надводным стационарным и подвижным целям в условиях сильного противодействия сил ПВО противника. Они характеризуются дальностью действия около 1500 километров и массой от 1500 килограммов.

На сегодняшний день в России в классе ББС представлено два проекта: «Прорыв-У», «Скат» .

На практике для аэрофотосъемки, как правило, применяются БПЛА весом до 10–15 килограммов (микро-, мини-БПЛА и легкие БПЛА). Это связано с тем, что при увеличении взлетного веса БПЛА растет сложность его разработки и, cоответственно, стоимость, но снижается надежность и безопасность эксплуатации. Дело в том, что при посадке БПЛА выделяется энергия E = mv2 / 2, а чем больше масса аппарата m, тем больше его посадочная скорость v, то есть выделяемая при посадке энергия очень быстро растет с ростом массы. А эта энергия может повредить как сам БПЛА, так и находящееся на земле имущество.

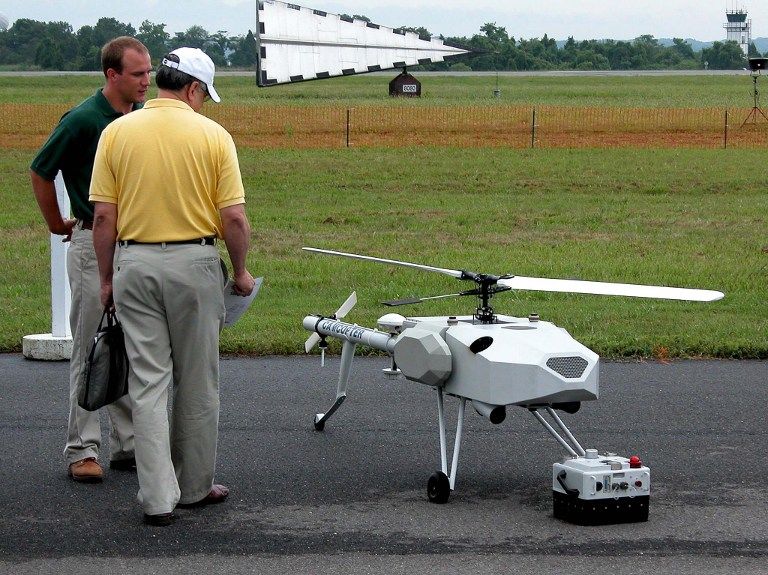

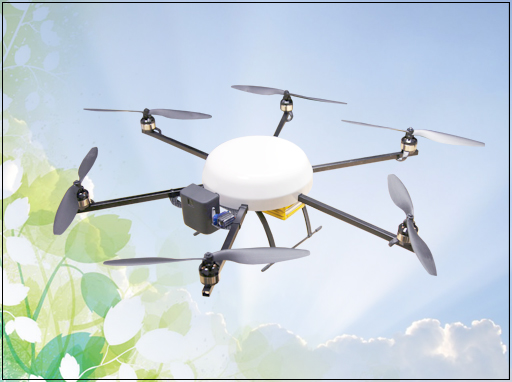

Беспилотный вертолет и мультикоптер лишены этого недостатка. Теоретически, такой аппарат можно посадить со сколь угодно малой скоростью сближения с Землей. Однако беспилотные вертолеты слишком дороги, а коптеры пока не способны летать на большие расстояния, и применяются только для съемки локальных объектов (отдельных зданий и сооружений).

Рис. 1. БПЛА Mavinci SIRIUS Рис. 2. БПЛА Geoscan 101

ПРЕИМУЩЕСТВА БПЛА

Превосходством БПЛА перед пилотируемыми воздушными судами является, прежде всего, стоимость производства работ, а также значительное уменьшение количества регламентных операций. Само отсутствие человека на борту самолета значительно упрощает подготовительные мероприятия для проведения аэрофотосъемочных работ.

Во-первых, не нужен аэродром, даже самый примитивный. Беспилотные летательные аппараты запускаются или с руки, или с помощью специального взлетного устройства - катапульты.

Во-вторых, особенно при использовании электрической двигательной схемы, отсутствует необходимость в квалифицированной технической помощи для обслуживания летательного аппарата, не так сложны мероприятия по обеспечению безопасности на объекте работ.

В-третьих, отсутствует или намного увеличен межрегламентный период эксплуатации БПЛА по сравнению с пилотируемым воздушным судном.

Данное обстоятельство имеет большое значение при эксплуатации аэрофотосъемочного комплекса в удаленных районах нашей страны. Как правило, полевой сезон аэрофотосъемочных работ короток, каждый погожий день необходимо использовать для производства съемки.

УСТРОЙСТВО БПЛА

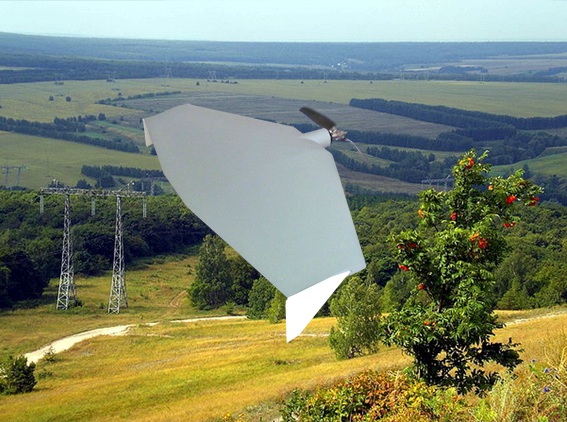

две основные схемы компоновки БПЛА: классическая (по схеме «фюзеляж+крылья+хвост»), к которой относится, например БПЛА «Орлан-10», Mavinci SIRIUS (рис. 1) и др., и «летающее крыло», к которой относятся Geoscan101 (рис. 2), Gatewing X100 , Trimble UX5 и др.

Основными частями беспилотного аэрофотосъемочного комплекса являются: корпус, двигатель, бортовая система управления (автопилот), наземная система управления (НСУ) и аэрофотосъемочное оборудование.

Корпус БПЛА изготавливают излегкого пластика (например, углепластика или кевлара), чтобы защитить дорогостоящую фотоаппаратуру и средства управления и навигации, а его крылья - из пластика или экструдированного пенополистирола (EPP). Этот материал легок, достаточно прочен и не ломается при ударе. Деформированную деталь из ЕРР зачастую можно восстановить подручными средствами.

Легкий БПЛА с посадкой на парашюте может выдержать несколько сотен полетов без ремонта, который, как правило, включает замену крыльев, элементов фюзеляжа и др. Производители стараются удешевить части корпуса, подверженные износу, чтобы расходы пользователя на поддержа-БПЛА в рабочем состоянии были минимальными.

Надо отметить, что наиболее дорогостоящие элементы аэрофотосъемочного комплекса, наземная система управления, авионика, программное обеспечение, - вообще не подвержены износу.

Силовая установка БПЛА можетбыть бензиновой или электрической. Причем, бензиновый двигатель обеспечит намного более продолжительный полет, так как в бензине, в расчете на килограмм, запасено в 10–15 раз больше энергии, чем мож-но сохранить в самом лучшем аккумуляторе. Однако такая силовая установка сложна, менее надежна и требует значительного времени для подготовки БПЛА к старту. Кроме того, беспилотный летательный аппарат с бензиновым двигателем крайне сложно перевозить к месту работ на самолете. Наконец, он требует от оператора высокой квалификации. Поэтому бензиновый БПЛА имеет смысл применять только в тех случаях, когда необходима очень большая продолжительность полета - для непрерывного мониторинга, для обследования особо удаленных объектов.

Электрическая двигательная установка, напротив, очень нетребовательна к уровню квалификации обслу-живающего персонала. Современные аккумуляторные батареи могут обеспечить длительность непрерывного полета свыше четырех часов. Обслуживание электрического двигателя совсем несложно. Преимущественно это только защита от влаги и грязи, а также проверка напряжения бортовой сети, что осуществляется с наземной системы управления. Зарядка аккумуляторов производится от бортовой сети сопровождающего автомобиля или от автономного электрогенератора. Бесколлекторный электрический двигатель БПЛА практически не изнашивается.

Автопилот -с инерциальной системой (рис. 3) - наиболее важный элемент управления БПЛА.

Автопилот весит всего 20–30 граммов. Но это очень сложное изделие. В автопилоте, кроме мощного процессора, установлено множество датчиков - трехосевые гироскоп и акселерометр (а иногда и магнитометр), ГЛО-НАСС/GPS-приемник, датчик давления, датчик воздушной скорости. С этими приборами беспилотный летательный аппарат сможет летать строго по заданному курсу.

Рис. 3. АвтопилотMicropilot

В БПЛА имеется радиомодем, необходимый для загрузки полетного задания, передачи в наземную систему управления телеметрических данных о полете и текущем местоположении на участке работ.

Наземная система управления

(НСУ) -это планшетный компьютерили ноутбук, оснащенный модемом для связи с БПЛА. Важная часть НСУ - программное обеспечение для планирования полетного задания и отображения хода его выполнения.

Как правило, полетное задание составляется автоматически, по заданному контуру площадного объекта или узловым точкам линейного объекта. Кроме того, существует возможность проектирования полетных маршрутов, исходя из необходимой высоты полета и требуемого разрешения фотоснимков на местности. Для автоматического выдерживания заданной высоты полета есть возможность учесть в полетном задании цифровую модель местности в распространенных форматах.

Во время полета на картографической подложке монитора НСУ отображается положение БПЛА и контуры снимаемых фотографий. Оператор имеет возможность во время выполнения полета оперативно перенацелить БПЛА на другой район посадки и даже оперативно посадить беспилотник с «красной» кнопки наземной системы управления. По команде с НСУ могут быть запланированы и другие вспомогательные операции, например - выброс парашюта.

Кроме обеспечения навигации и обеспечения полета автопилот должен управлять фотоаппаратом, чтобы получать снимки с заданным межкадровым интервалом (как только БПЛА пролетит нужное расстояние от предыдущего центра фотографирования). Если заранее рассчитанный межкадровый интервал не выдерживается стабильно, приходится настраивать время срабатывания затвора с таким расчетом, чтобы даже при попутном ветре продольное перекрытие было достаточным.

Автопилот должен регистрировать координаты центров фотографирования геодезического спутникового приемника ГЛОНАСС/GPS, чтобы программа автоматической обработки снимков смогла построить модель быстро и привязать ее к местности. Требуемая точность определения координат центров фотографирования зависит от технического задания к выполнению аэрофотосъемочных работ.

Аэрофотосъемочное оборудование на БПЛА устанавливается в зависимости от его класса и цели использования.

На микро- и мини-БПЛА устанавливаются компактные цифровые фотокамеры, комплектуемые сменными объективами с постоянным фокусным расстоянием (без трансфокатора или zoom-устройства) весом 300–500 граммов. В качестве таких камер в настоящее время используются фотоаппараты SONY NEX-7

с матрицей 24,3 МП, CANON600D матрицей 18,5 МП и подобные им. Управление срабатыванием затвора и передача сигнала от затвора в спутниковый приемник производится с помощью штатных или незначительно доработанных электрических разъемов фотоаппарата.

На легкие БПЛА малого радиуса действия устанавливаются зеркальные фотокамеры с большим размером светочувствительного элемента, например CanonEOS5D(размер сенсора 36×24 мм) , NikonD800 (матрица 36,8 МП (размер сенсора 35,9×24 мм)), Pentax645D(CCD-сенсор 44×33 мм, матрица 40 МП) и им подобные, весом 1,0–1,5 килограмма.

Рис. 4. Схема размещения аэроснимков (голубые прямоугольники с подписями номеров)

ВОЗМОЖНОСТИ БПЛА

Согласно требованиям документа «Основные положения по аэрофотосъемке, выполняемой для создания и обновления топографических карт и планов» ГКИНП-09-32-80 носитель аэрофотосъемочной аппаратуры должен предельно точно следовать проектному положению маршрутов аэрофотосъемки, выдерживать заданный эшелон (высоту фотографирования), обеспечивать требования по соблюдению предельных отклонений по углам ориентирования фотокамеры - наклон, крен, тангаж. Кроме того, навигационная аппаратура должна обеспечивать точное время срабатывания фотозатвора и определять координаты центров фотографирования.

Выше указывалась аппаратура, интегрированная в автопилот: это микробарометр, датчик воздушной скорости, инерциальная система, навигационная спутниковая аппаратура. По проведен-ным испытаниям (в частности, БПЛА Geoscan101) были установлены следующие отклонения реальных параметров съемки от заданных:

Уклонения БПЛА от оси маршрута - в диапазоне 5–10 метров;

Уклонения высот фотографирования - в диапазоне 5–10 метров;

Колебание высот фотографирования смежных снимков - не более

Возникающие в полете «елочки» (развороты снимков в горизонтальной плоскости) обрабатываются автоматизированной системой фотограмметрической обработки без заметных негативных последствий.

Фотоаппаратура, устанавливаемая на БПЛА, позволяет получить цифровые изображения местности с разрешением лучше 3 сантиметров на один пиксель. Применение коротко-, средне-, и длиннофокусных фотообъективов определяется ха-рактером получаемых готовых мате-риалов: будь это модель рельефа или ортофотоплан. Все расчеты производятся так же, как и в «большой» аэрофотосъемке.

Применение двухчастотной ГЛО-НАСС/GPSспутниковой геодезической системы для определения координат центров снимков позволяет в процессе постобработки получить координаты центров фотографирования с точностью лучше 5 сантиметров, а применение метода PPP(PrecisePointPositioning) - позволяет определять координаты центров снимков без использования базовых станций или на значительном удалении от них.

Конечная обработка материалов аэрофотосъемки может служить объективным критерием оценки качества выполненной работы. Для иллюстрации можно рассмотреть данные об оценке точности фотограмметрической обработки материалов аэрофотосъемки с БПЛА, выполненной в ПО «PhotoScan» (производства фирмы Agisoſt, г. СанктПетербург) по контрольным точкам (табл. 2).

ПРИМЕНЕНИЕ БПЛА

В мире, а в последнее время и в России, беспилотные летательные аппараты применяются в геодезических изысканиях при строительстве , для составления кадастровых планов промышленных объектов, транспортной инфраструктуры, поселков, дачных массивов, в маркшейдерском деле для определения объемов горных выработок и отвалов, при учете движения сыпучих грузов в карьерах, портах, горнообогатительных комбинатах, для создания карт, планов и 3D-моделей городов и предприятий.

3. Цепляева Т.П., Морозова О.В. Этапы развития беспилотных летательных аппаратов. М., «Открытые информационные и компьютерные интегрированные технологии», № 42, 2009.

Беспилотная авиация: терминология, классификация, современное состояние Фетисов Владимир Станиславович

1.2.4. Классификация БПЛА по назначению

Во многих классификациях по назначению БПЛА разделяют на военные и гражданские. Однако, видимо, более логичным является подразделение , в котором БПЛА подразделяются вначале по укрупненным сферам использования, а именно – для научных целей и для прикладных целей; последние же подразделяются на БПЛА для военного и гражданского применения (рис. 1.79).

В научной сфере БПЛА используются для получения новых знаний, причем не имеет значения то, из какой области эти знания и где они потом будут применены. Это могут быть испытания новой техники (в т.ч. новых принципов полета) или наблюдения за природными явлениями.

Рис. 1.79. Укрупненное представление сфер применения БПЛА

Прикладная же область использования БПЛА представляет собой два основных направления – военное и гражданское.

Военные БПЛА по функциональному назначению можно классифицировать следующим образом :

– наблюдательные (могут использоваться, в частности, для корректировки огня на поле боя);

– разведывательные;

– ударные (для ударов по наземным целям посредством ракетного вооружения;

– разведывательно-ударные;

– бомбардировочные;

– истребительные (для уничтожения воздушных целей);

– радиотрансляционные;

– БПЛА РЭБ (для целей радиоэлектронной борьбы);

– транспортные;

– БПЛА-мишени;

– БПЛА-имитаторы цели;

– многоцелевые БПЛА.

Гражданская область применения БПЛА весьма обширна. Отрасли и потребители услуг, предоставляемых с помощью БПЛА, также самые разные: от сельского хозяйства и строительства до нефтегазового сектора и сектора безопасности, а также научные организации, рекламные компании, средства массовой информации и отдельные граждане. Для систематизации обзора всего многообразия назначений гражданских БПЛА условно выделим 5 укрупненных групп, сформированных по критерию выполняемых функций (группы перечислены в порядке убывания частоты применения на сегодняшний день).

1. Мониторинг и подобные задачи.

Сюда входят все задачи, связанные с наблюдением за различными объектами, сбор измерительной и другой информации. Перечислим известные применения из этой группы:

– видеонаблюдение с целью охраны различных объектов;

– мониторинг лесных массивов службой лесоохраны;

– патрулирование заданных зон полицией;

– наблюдение за движением на железных и шоссейных дорогах, контроль судоходства;

– наблюдение за посевами фермерами и предприятиями сельского хозяйства;

– контроль рыбного промысла;

– картографирование земной поверхности;

– разведка и составление планов помещений с помощью малых БПЛА внутри разрушенных или опасных зданий;

– поиск полезных ископаемых с помощью специальных средств зондирования;

– мониторинг нефтегазовых объектов, особенно трубопроводов;

– инспектирование строек;

– видеофотосъемка труднодоступных промышленных объектов (линий электропередач, опор мостов, дымовых труб, ветрогенераторов, антенн и т.д.);

– радиационная и химическая разведка на опасных территориях;

– метеорологические наблюдения;

– экологический мониторинг атмосферы и поверхности водоемов;

– мониторинг опасных природных явлений (паводков, извержений вулканов, лавиноопасных горных районов и др.);

– оценка результатов стихийных бедствий и ликвидации их последствий;

– наблюдение за дикими животными в заповедниках.

Эта группа применений БПЛА в настоящее время быстро расширяется благодаря деятельности многочисленных фирм и отдельных энтузиастов. Сюда можно отнести следующее:

– видео- и фотосъемка объектов архитектуры, природы, бизнеса, а также массовых мероприятий с целью презентации или рекламы;

– использование БПЛА в качестве носителей рекламы (например, на поверхности дирижабля);

– использование малых БПЛА в учебных целях в школах и вузах;

– авиамоделизм и авиаконструирование для многочисленных любителей;

– использование малых БПЛА в качестве арт-объекта или объекта развлечения.

3. Доставка грузов и подобные задачи.

Специфика этой группы применений позволяет называть используемые таким образом БПЛА воздушными роботами. Сюда, в частности, можно включить такие применения БПЛА как:

– доставка почты;

– доставка инструмента, комплектующих и материалов на строительные объекты;

– монтаж различных конструкций;

– выполнение или обеспечение ремонтных работ на труднодоступных объектах;

– распыление химикатов и внесение удобрений на полях;

– прокладка кабеля в опасных зонах;

– доставка продуктов, горючего, запчастей, источников питания и т.д. в труднодоступные районы для обеспечения альпинистов, туристов, экспедиций;

– сброс маркеров (световых, радиоизлучающих) для обозначения каких-либо объектов;

– доставка медикаментов и медоборудования для пострадавших в зоны аварий и катастроф;

– эвакуация пострадавших из зоны бедствия;

– эвакуация дорогостоящих материальных ценностей из опасных зон;

– доставка спасательных средств терпящим бедствие на воде;

– сброс взрывных устройств в горах для организации превентивного схода лавин;

– дозаправка или подзарядка автономно работающих труднодоступных устройств (буев, маяков, метеостанций, ретрансляционных станций и т.д.).

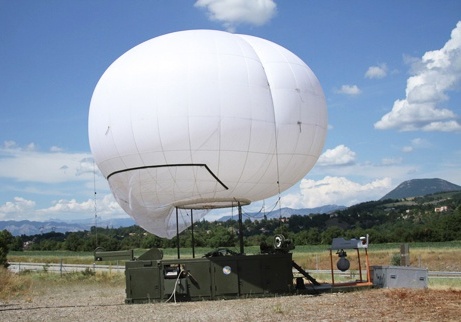

4. Ретрансляция сигналов и подобные задачи.

Сюда входят следующие применения (реализуемые обычно с помощью БПЛА вертолетного или аэростатического типов):

– ретрансляция радиосигналов с целью увеличения дальности действия каналов связи;

– использование БПЛА в качестве носителей осветительного оборудования;

– установка на борту громкоговорителей для воспроизведения звука: команд, музыки и т.п.;

– использование БПЛА в качестве площадки для генерации или отражения лазерного луча.

5. Управление поведением живых объектов.

Эти пока немногочисленные и довольно экзотические применения сводятся к следующему:

– использование БПЛА в качестве "пастуха": управление передвижением табунов лошадей, отар овец и т.д.;

– отпугивание стай птиц от аэродромов.
