На первый взгляд, подключение трехклавишного выключателя может вызвать сложности и непонимание у человека, который не каждый день возится с электричеством. На самом деле в этом нет ничего сложного. Если вы хоть раз устанавливали выключатель, то знаете, что в одинарном всего одна выходная клемма, а в двойном – две. Так вот, трехклавишный выключатель отличается лишь тем, что у него целых три выходные клеммы.

Это очень экономит место на стене, особенно когда такой выключатель соединен с розеткой в корпусе. Согласитесь, очень удобно включать/выключать свет с одного места в разных уголках (в туалете, коридоре и ванной комнате) или регулировать яркость света нескольких лампочками, разными светильниками или зонами освещения в одной комнате/помещении. Что, кстати, поможет сэкономить электроэнергию на 20-30 %.

Как правильно подключить тройной выключатель

Перед тем как подключить трехклавишный выключатель, обязательно обесточьте сеть, отключив автоматы возле счетчика. Если к рубильникам есть общий доступ, повесьте на него записку о проведении монтажных работ.

Для работ вам понадобятся:

• плоская или фигурная отвертка;
• плоскогубцы;
• нож или стриппер (для большего удобства);
• изолента;
• индикаторная отвертка;
• клеммники WAGO или др.

Для начала надо разобрать трехконтактный выключатель, чтобы добраться до его клемм. Делается это легко: подденьте чем-нибудь тонким сами клавиши, а потом снимите рамку. Теперь давайте подробно рассмотрим подключение тройного выключателя. К нему должно подходить четыре провода. Это может быть сразу четырехжильный кабель, одна жила которого будет фазой. Хотя чаще встречается выход из стены одножильного провода – фазы – и трехжильного рядом – для приборов освещения. Определить фазу можно при помощи индикаторной отвертки.

Подключение делается всего за три шага:

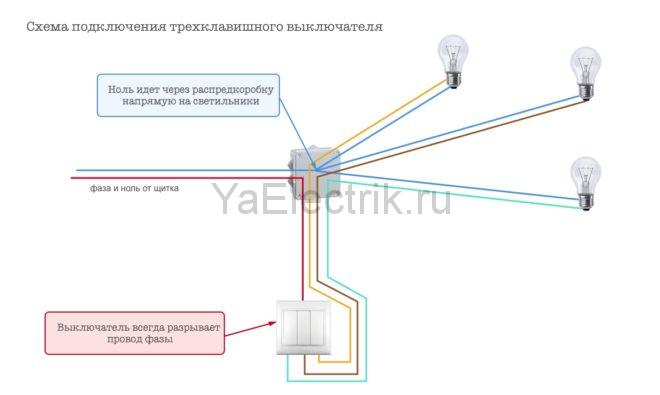

1. Соединяем нулевые провода всех потребителей (светильников) с нулевым питающим. На схеме рисунка они обозначены синим цветом. Для соединения проводов удобно и практично использовать клеммники WAGO, хотя можно обойтись любыми другими или простой скруткой, только тогда не забудьте заизолировать соединение.
2. Подключаем фазу питающего провода (коричневый) с общим проводом выключателя света (белый).
3. Соединяем вместе все фазные провода от выключателя и светильников. Для лучшего понимания мы собрали всю схему в соответствии с цветовой маркировкой (зеленый с зеленым и т.д.).

Обратите внимание! На вход выключателя трехклавишного должен идти только фазный провод! Если прерывается нулевой, лампочки тоже будут работать, но тогда и электропроводка останется под напряжением при выключенном положении. Это значит, что даже при замене лампы всегда будет риск поражения током.

Эта проводка тускло-серая, а не тусклый оранжевый, характерный для меди. На этой диаграмме показано, как подключать переключатели и свет, когда мощность поступает на осветительную арматуру. Мощность поступает на осветительную арматуру, затем на выключатели света.

На этой диаграмме показано, как подключать переключатели и свет при подаче питания на выключатель освещения.

14-3 или 12-3 кабельные трехпозиционные переключатели. . Проводка 3-ходового переключателя немного сложнее, чем подключение двухпозиционного переключателя. Прежде всего, нам нужно перевести небольшую базовую терминологию на коммутаторы. Это также должно помочь в понимании функций каждого типа коммутатора. Каждый трехпозиционный переключатель в этих примерах управляет источником питания с той же нагрузкой.

Провода в выключателе крепятся прижимными винтами. С кабеля удаляется не более 5-10 мм изоляции, чтобы не было оголенных проводов. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов.

Вот и все. В результате наша схема подключения трехклавишного выключателя собрана. Осталось вмонтировать его в подрозетник, распереть винтами и установить на место облицовку с клавишами.

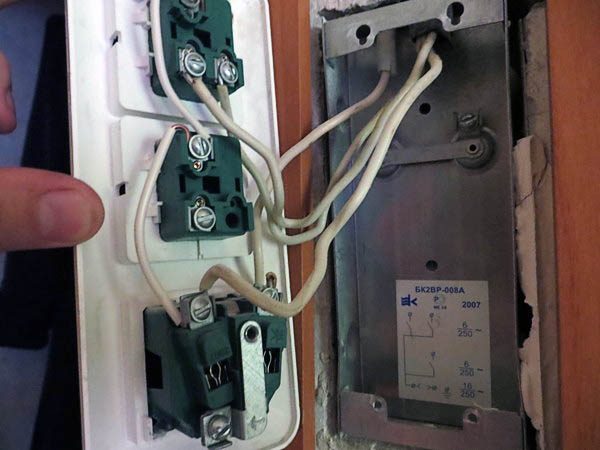

Кстати, вариант многополюсного выключателя с розеткой имеет практически такую же схему. Отличие лишь в том, что на розетку подводится отдельный нулевой провод, а фаза общая. Она может соединяться как параллельными кабелями (отдельно на розетку и отдельно на выключатель), так и одним (перемычкой с вывода розетки на общий контакт выключателя). На рисунке ниже изображена схема второго подсоединения.

Обратите внимание! Для установки на хрупких стенах или деревянных поверхностях выпускают накладные выключатели. Также они подойдут на временный случай.

Некоторые правила:

1. Внимательно осматривайте устройство в магазине. Все три клавиши должны работать плавно, без заеданий, с характерными щелчками.
2. На внешней стороне не должно быть никаких потертостей, царапин или трещин.
3. Предпочтительнее брать прерыватели с основанием блока из керамики или толстого металла. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.
4. Обращайте внимание на степень защиты оболочки, если, конечно, это имеет для вас значение. Маркируется она буквами IP и двумя цифрами. Первая цифра – защита от посторонних предметов: 0, 1 – не используется в быту; 2 – защита от попадания пальца; 3 – защита от попадания проводов и инструментов в диаметре до 2.5 мм; 4 – защита от мелких деталей (проволоки, булавок и т.п.); 5, 6 – пылезащищенные модели. Вторая цифра – влагозащита: 0 – отсутствует; 1, 2 – защита от вертикально падающих капель воды; 3, 4 – для улицы; 5, 6 – защита от сильных струй (душ, корабль и т.п.); 7, 8 – выдерживают погружение в воду, но такие модели почти не встречаются.
5. Не забывайте, что изготавливаются выключатели на три положения с подсветкой. Они очень удобны, если нужно включать или управлять освещением в темноте. Так вы будете видеть, какая клавиша включена, а какая нет. Выключатели с подсветкой бывают на один и два положения.

Обратите внимание! Для освещения длинных коридоров, лестниц или домов с несколькими этажами выпускают трехклавишные проходные выключатели. Они позволяют включить свет в одном месте, например, на первом этаже, а выключить - на втором. Согласитесь - это удобно, ведь не нужно красться в потемках и нащупывать рукой клавиши. Правда, подключаться они должны немного по-другому, но это уже тема отдельной статьи.

По моему мнению, проводка - это одно, но посмотреть на диаграмму, как выше, и понять принцип, связанный с этим, то есть ключ к проводке дома. Если вы просто замените трехпозиционный переключатель, на приведенных ниже диаграммах будут показаны различные сценарии того, как ваша цепь может быть подключена.

То, что является общим в диаграммах выше и с любой трехходовой коммутационной схемой, состоит в том, что горячий провод питания, поступающий в цепь, всегда будет поступать на общий вывод первого переключателя. Горячий провод от света всегда поступает на общий вывод второго переключателя. Проводы путешественников идут от переключателя к переключателю, подключенному к терминалам путешественника, и это не имеет значения. Пока вы это помните, трехсторонняя схема становится действительно упрощенной. И, конечно, нейтраль всегда будет идти прямо к нагрузки.

Это далеко не все модели тройных выключателей, которые можно найти в электромагазинах. Есть декоративные (цветные, вишня, дерево и т.п.), влагозащищенные, с защитой от детей, выходом USB, с подсветкой на светодиодах и многие другие варианты.

Основными устройствами, с помощью которых можно управлять освещением квартиры, являются выключатели. Сегодня на рынке представлен их огромный выбор различного конструктивного исполнения и внешнего вида. И если несколько десятков лет назад, редко можно было встретить в обычных жилых помещениях выключатель света с тремя клавишами, то сейчас они есть практически в каждом современном жилье. Такое устройство удобно тем, что с его помощью можно справляться с тремя группами осветительных приборов из одной точки доступа. А раз эти коммутационные электрические аппараты такие популярные, давайте подробнее поговорим о том, как подключить трёхклавишный выключатель.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Преимущества

От монтажа такого тройного выключателя вы получите одни преимущества:

1. Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
2. Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
3. В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
4. Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.

Виды

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер. Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

• плоская и крестообразная отвёртка;
• стриппер, чтобы можно было снять изоляцию, или нож;
• пассатижи;
• изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

• входной контакт, к нему должна подключаться питающая фаза;
• ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

1. Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру. Это важное условие для любых работ, связанных с электричеством.
2. На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
3. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
4. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
5. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.
